问题描述：h3

这个问题的问法很多，比如：

CAD模型空间图框怎么和布局空间图框重合？

CAD模型空间的图形如何在布局视口中居中对齐？

CAD模型图框如何与布局一致？ 等等，这都是一个意思。

解决办法：h3

首先在模型空间绘制好图形，

一般都是有边框或者直接使用图框，

总之是有定位的图形可以后期定位，

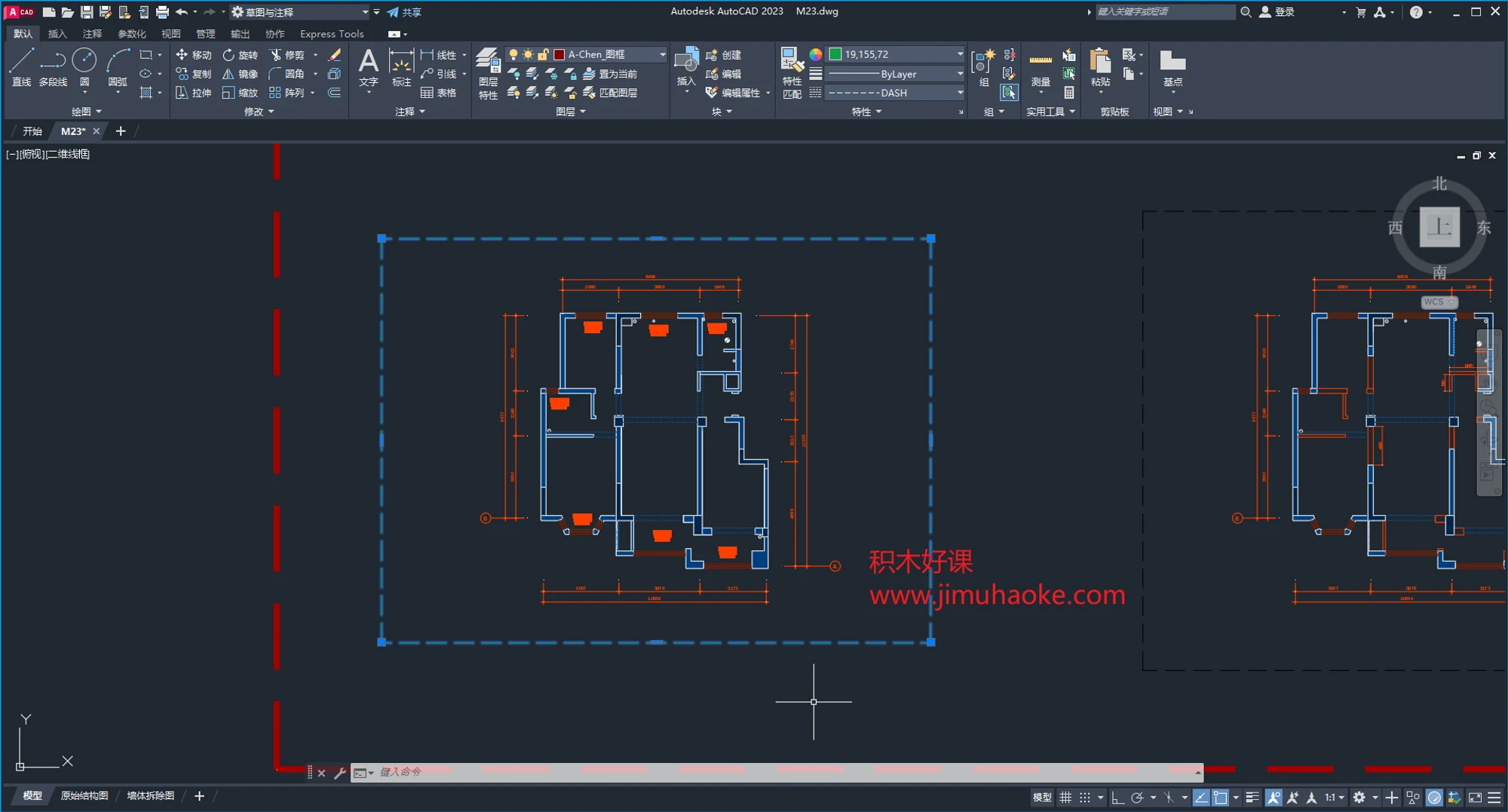

比如下面的图形就是使用选中的这个虚线的矩形作为定位，

矩形大小都是设定好的未来视口的大小。

接下来在布局中创建相同比例关系的视口， 或者直接使用对应的图框：

布局视口中居中对齐

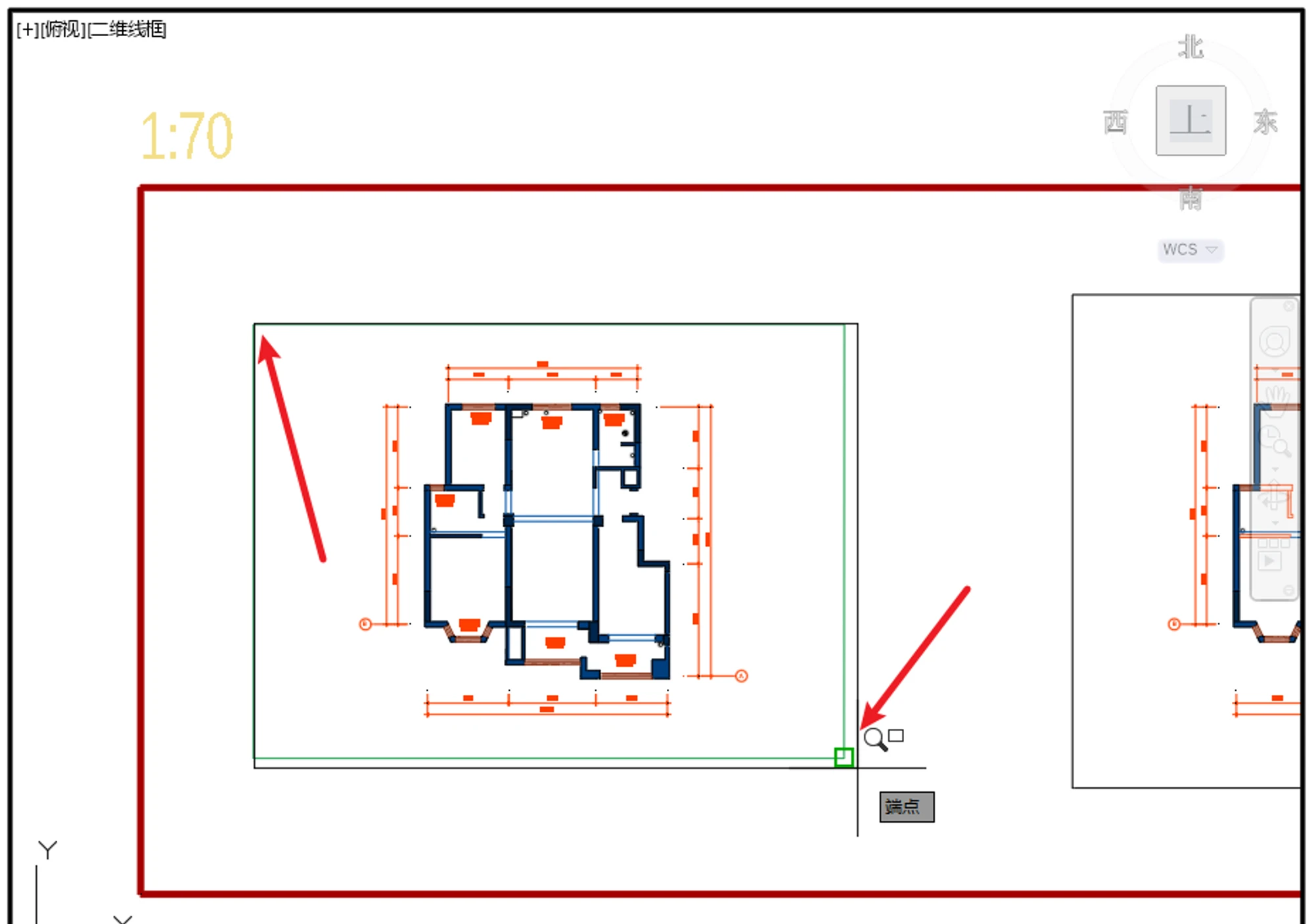

上图可以看到，图框在外侧，内部创建了视口， 但是里面的图形还没有对齐，接下来开始对齐。 1、双击视口进入视口编辑状态。 2、输入zoom（z）缩放命令，选择窗口缩放（不选择也可以）。 3、按住shift+鼠标右单击选择临时对象捕捉的端点， 这一步必须手动开启临时对象捕捉， 默认开的自动捕捉在此时不起作用， 这也许是个bug。 操作两次分别捕捉定位矩形的两个角点：

布局视口中居中对齐

感谢学员：h3

感谢VIP学员王德州的反馈，如果临时对象捕捉不起作用，则需要打开下面的开关。

op-用户系统配置-坐标数据输入的优先级：执行对象捕捉
