这个案例是AutoCAD第29期直播课一名澳大利亚的学员找到的一个网络案例，原站点需要科学上网，我就下载原图在国内演示了一下，整体难度不大就是细节满满，对初学者到中级进阶的很有帮助。
本案例使用AutoCAD对机械零件三维建模及渲染和尺寸图排版全流程技术，解决机械设计全流程的所有技术。

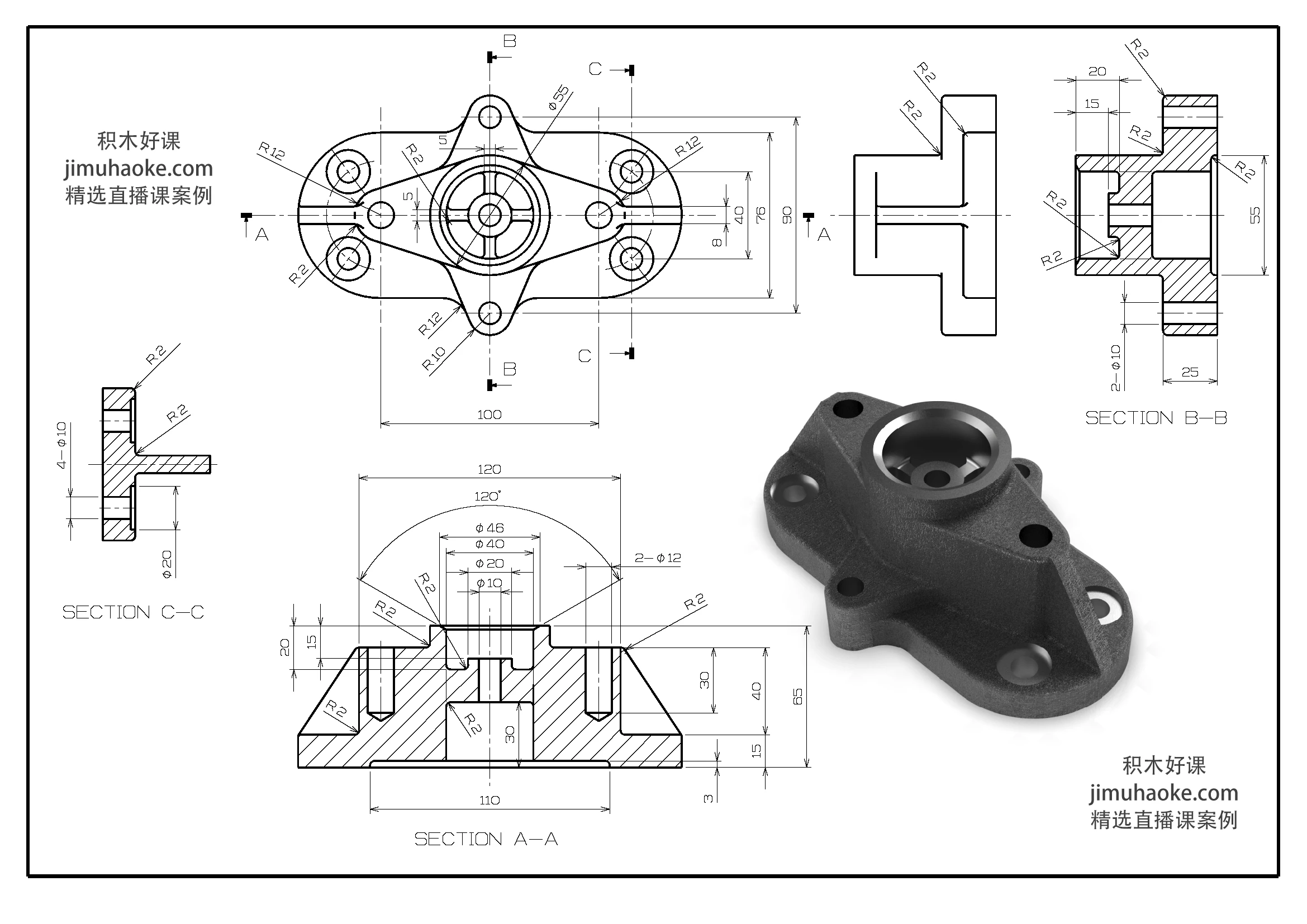

先展示完成后的效果：
.webp)
AutoCAD三维机械零件
知识点：h3
二维制图阶段：
需要参照图片到AutoCAD，并且标定1<1的比例>，这样直接描图高效快捷。
重要问题解决：h3
如何导入图片到AutoCAD？
如何把导入AutoCAD的图片变成1比1比例？
做好外部参照，很多学员在初学阶段不会使用电子传递，容易丢失外部参照和字体，外部参照只需要双击定位到新的参照后保存重开即可恢复正常。
AutoCAD外部参照丢失如何恢复？
如何确保AutoCAD的字体和外部参照在换到另一台电脑上不丢失？
三维建模：h3

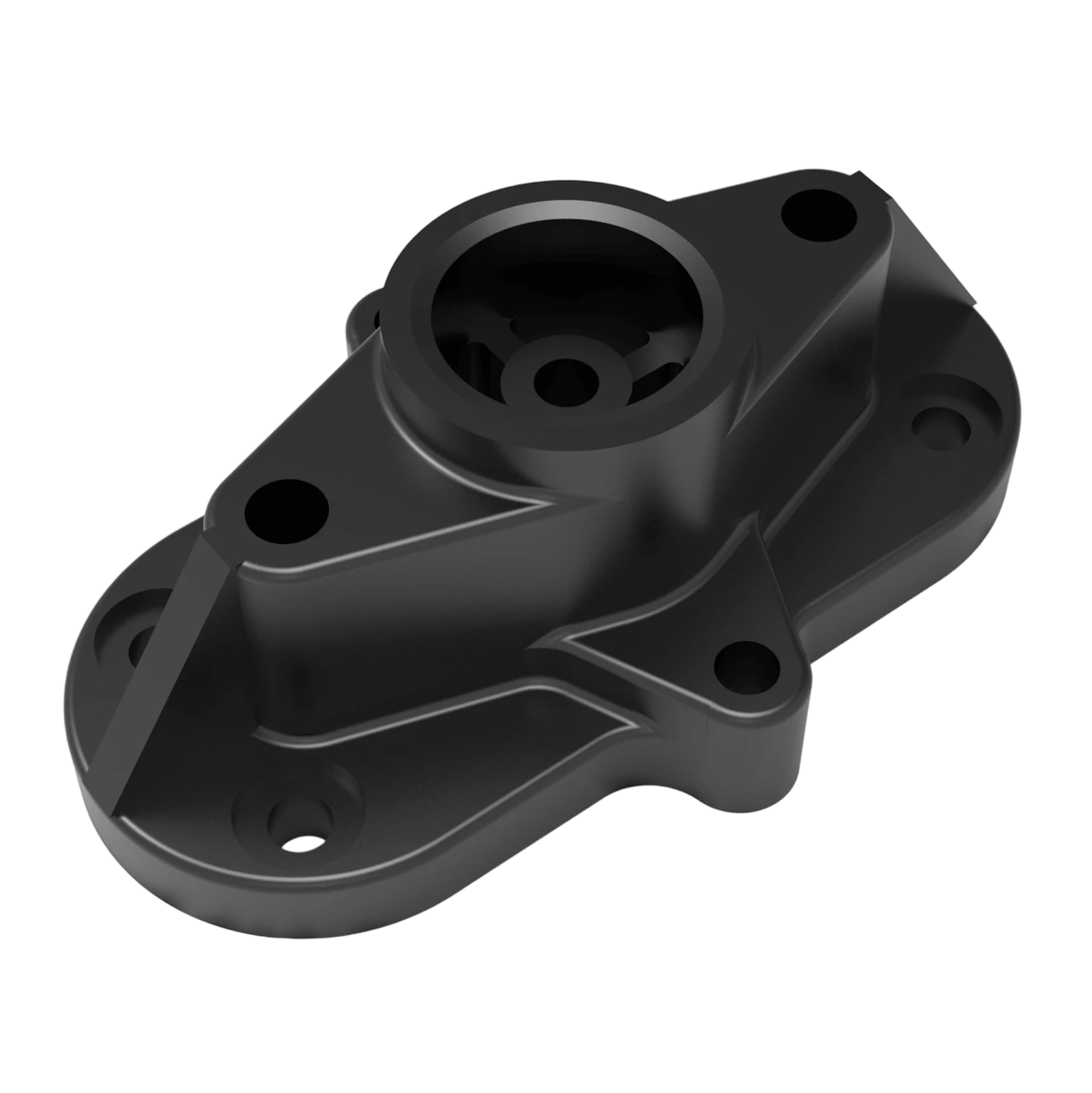

三维建模完成后如下所示：
.webp)
AutoCAD三维机械零件
渲染产品：h3
整个三维零件只有一个材质，比较方便渲染，渲染后效果如下图：
.webp)
AutoCAD三维机械零件
