本案例是使用AutoCAD对金属不锈钢托盘三维建模和渲染，以及对产品施工图绘制三视图、剖面图等供加工使用。这是在第29期AutoCAD直播中详解的一个案例。

1、二维平面制图和标注

2、三维建模基础 3、布局打印

4、图框、图层、工程三视图、剖面图、局部放大图

5、三维渲染、Photoshop后期合成

等主要知识点及诸多小知识点，为全流程技术案例。

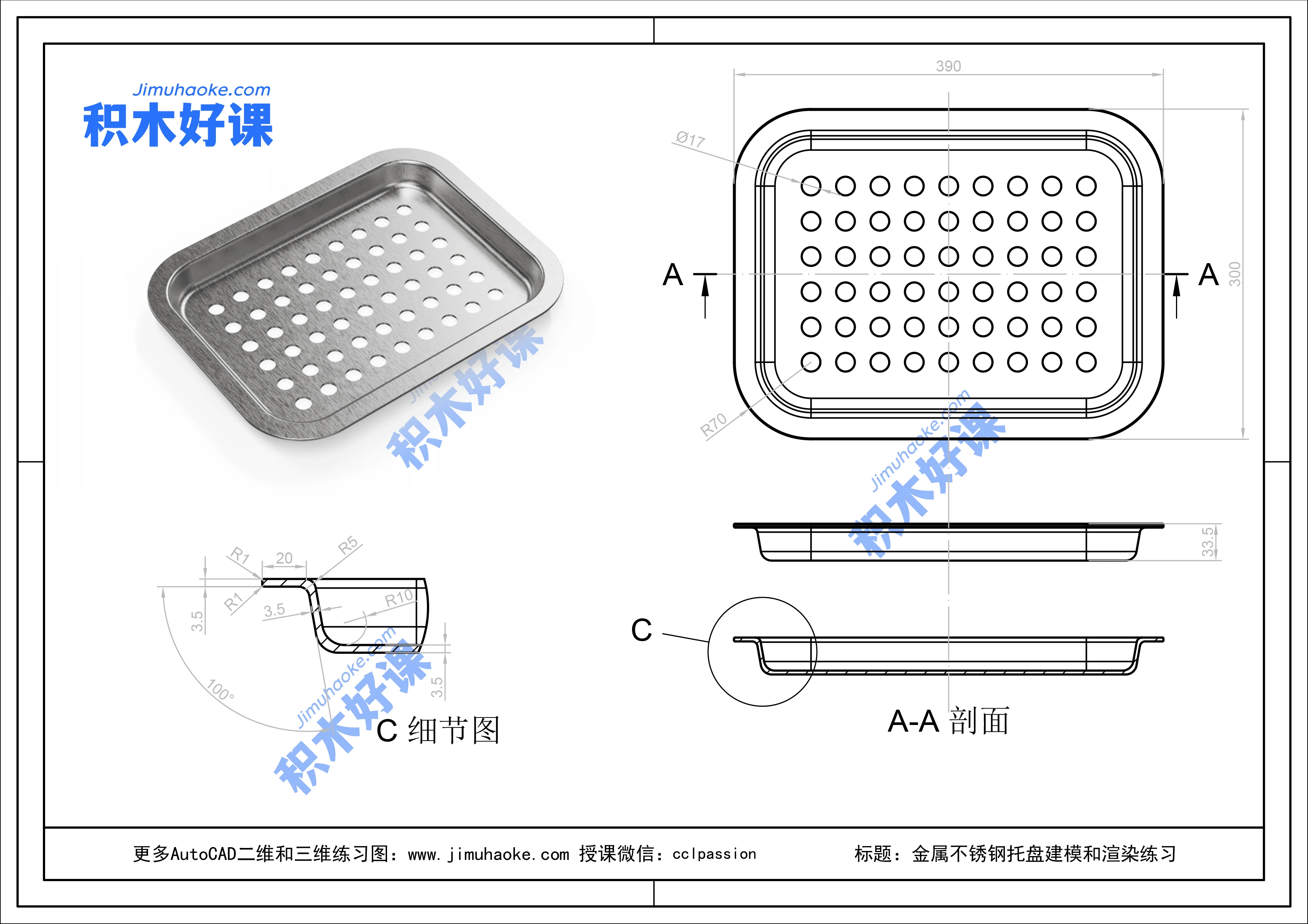

最终的成品图如下：

金属不锈钢托盘建模和渲染练习

二维2D制图：

首先根据图纸的二维尺寸建立基本的结构面，注意C细节图中有一个角度是100度，不是平时练习中的垂直，此处在建模中需要用到。

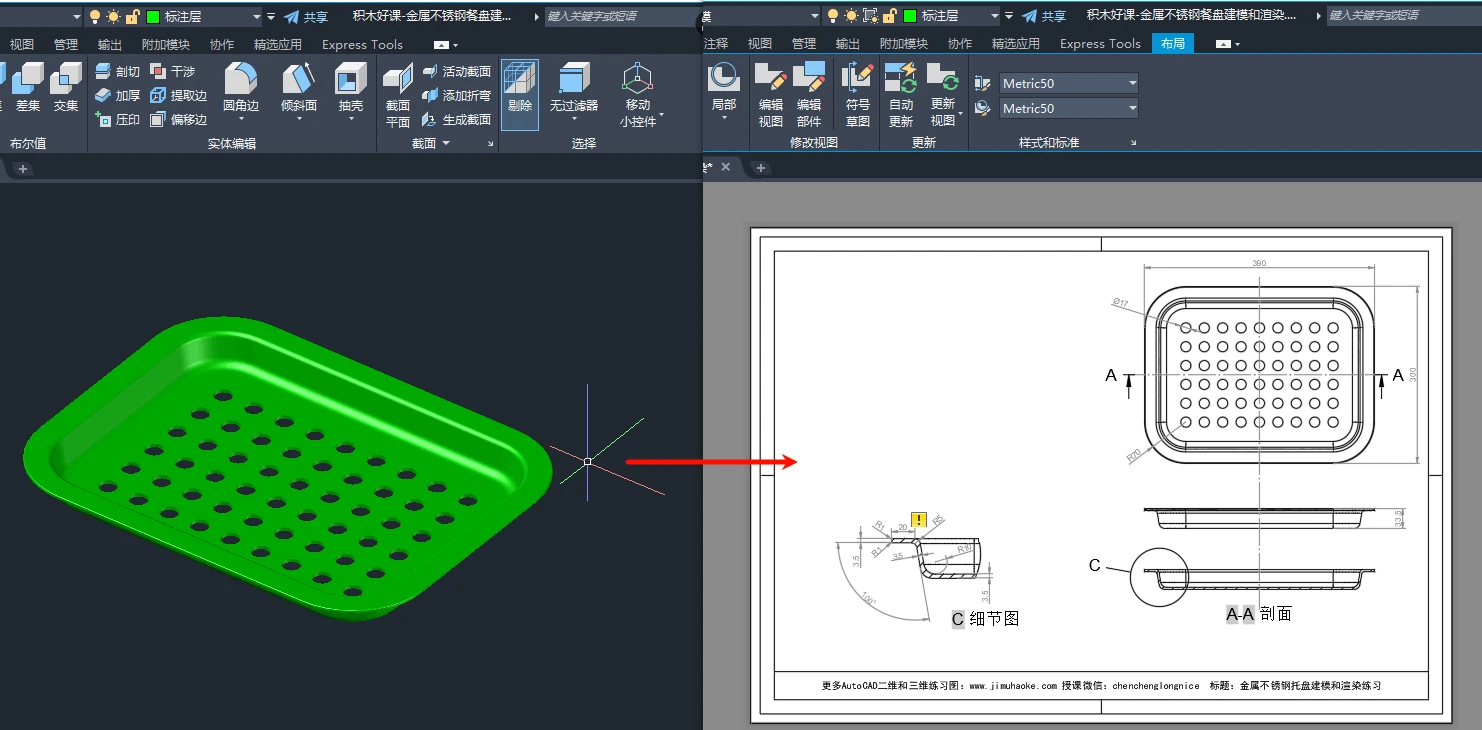

三维3D建模：

根据二维尺寸绘制三维结构，基本思路是闭合多段线倒角后拉伸，底部的拉伸需要倾斜角100-90=10度，然后整体布尔运算并集，抽壳到厚度3.5个单位，细节进行倒圆角即可。

中间的空洞使用等分和阵列，然后差集打孔一次成型。

金属不锈钢托盘建模和渲染练习

布局排版：

在布局中设置打印边界、引入A4图框，建立三视图、剖面图和细节放大图并标注。

三维渲染：

建模后7步渲染法，做好透视关系，真实环境需要降低饱和度，改为透明底，相机视角80-110左右减少畸变，产品模式、摄影模式均可开启，无需降噪，直接渲染。15秒渲染720p足够使用，保留色块图ps去背景。
