使用AutoCAD三维建模不锈钢水槽和渲染产品图

本案例为使用AutoCAD进行水槽的产品设计，三维建模不锈钢水槽，并且渲染出产品图的全流程技术案例，用于机械设备加工等相关行业的参考。

April 9, 2026

1 mins

273 words

Loading views

使用AutoCAD建模三维不锈钢水槽并且渲染出产品图，分为三个部分：根据二维尺寸建模三维结构、装配三维各个结构以及渲染产品图。

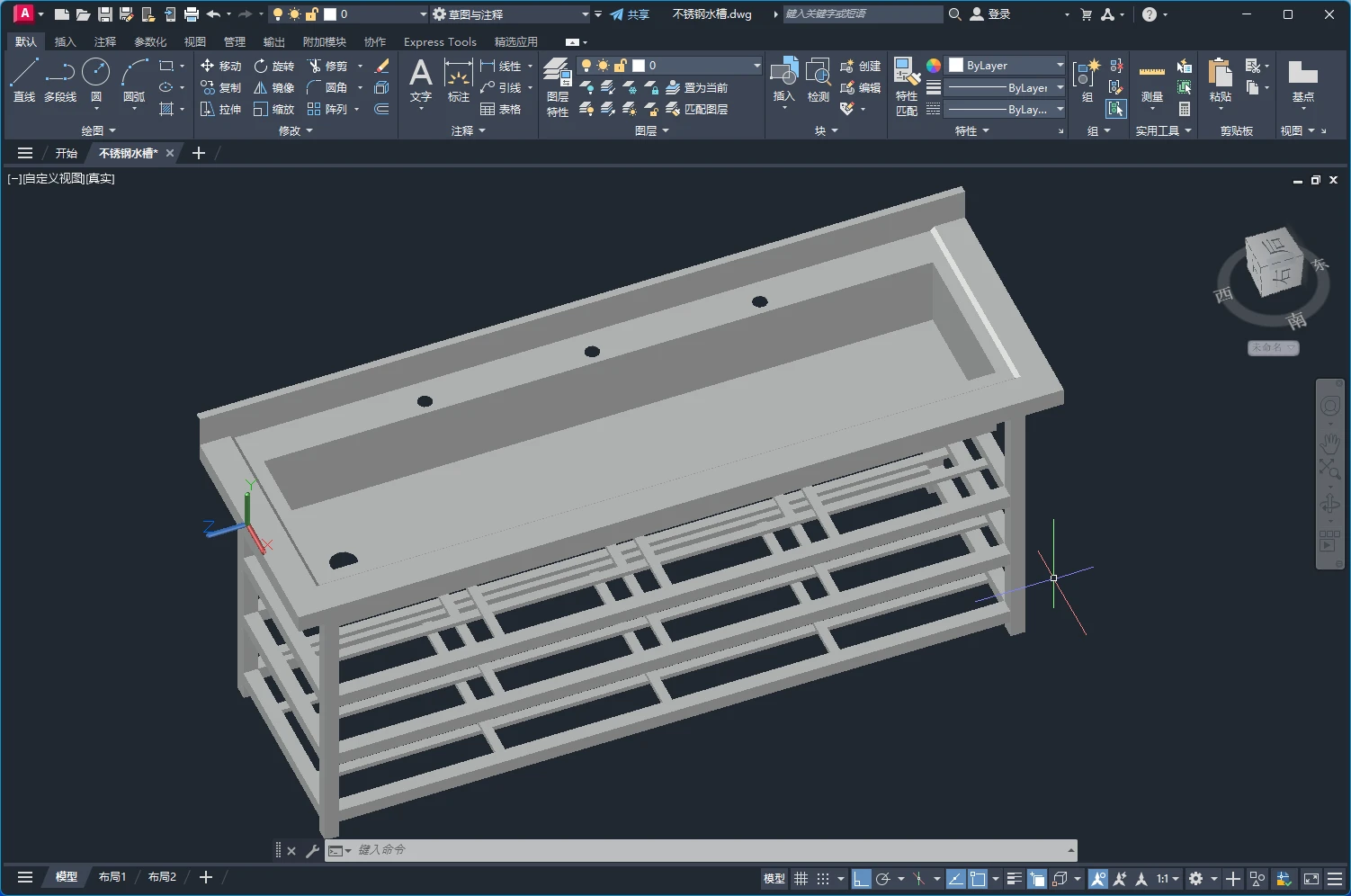

首先来看三维结构部分的建模，完成后如下图：

AutoCAD不锈钢水槽三维建模

这里用到的技术点有：

1、二维图形的尺寸绘制要精确

2、使用按住拖动建模面

3、对面要正确的方向加厚

4、对角线进行精确剖切对接加工面

5、部分参数：

大管是3838方管，小管2513扁管水盆304，材质1.2厚，下面骨架304，0.9厚

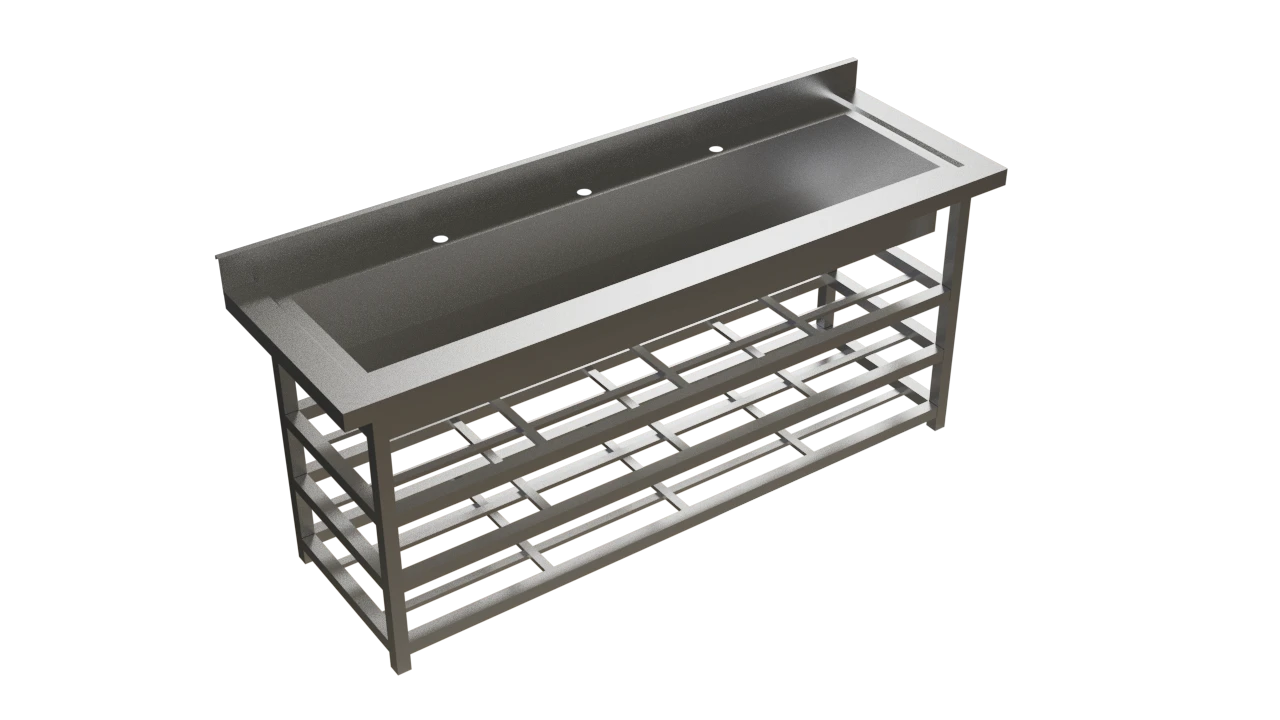

不锈钢的材质对环境照明要求比较高，需要好好的调节一下。720p的预览渲染如下图：

AutoCAD不锈钢水槽三维建模
